Par Lucas David, étudiant ESTA Belfort, 05/2020
Mots-clés:

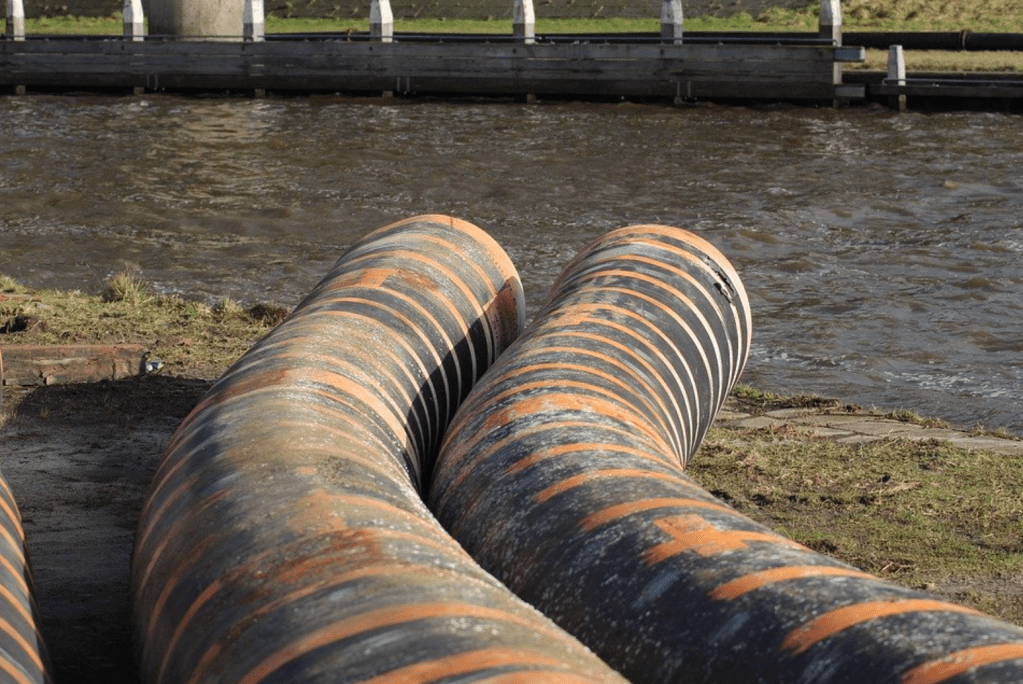

Source: Jouregio, Pixabay
Chaque jour, des innovations sont présentées afin d’arriver à un développement durable parfait, c’est- à-dire à répondre au besoin croissant des hommes tout en respectant l’environnement, ou du moins en ne le rendant pas pire.
Il est malheureusement peu probable qu’une unique solution miracle existe. Mais c’est l’addition de petites choses qui pourrait un jour nous conduire à respecter toutes les contraintes liées à l’environnement, tout en anticipant la croissance démographique exponentielle de l’Homme. Ce dernier consacre beaucoup d’énergie et d’argent à trouver un moyen de terraformer Mars tout en “marsisant“ la Terre par les déchets et la pollution générés. Prendre la fuite semble plus simple qu’améliorer son monde.
Prenons l’exemple des eaux usées. Chaque jour, 230 milliards de litres d’eaux usées sont rejetés dans nos océans, soit 730 millions de m3 par an. Or, seulement 10% de ces eaux sont traitées. (Planetoscope 2012)
Cela pollue considérablement, et si l’on amenait les stations d’épurations à être plus rentables, peut- être que cela remettrait en considération le faible volume d’eaux traité. La pile à combustible microbienne pourrait être l’espoir que nous attendons tous.

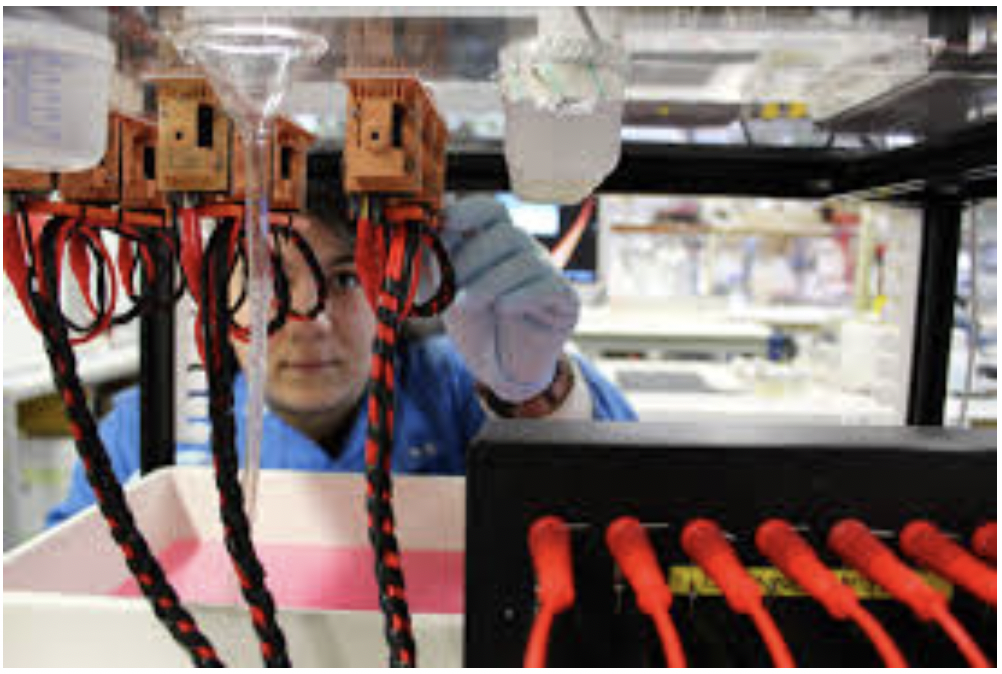

Source: Bristol Bioenergy Centree, 2015
Les piles à combustible microbiennes (PCM ou encore biopiles) fonctionnent selon le même principe que les piles à combustibles classiques, mais c’est un biofilm qui fait guise de catalyseurs dans la réaction d’oxydoréduction. Ce biofilm est constitué de micro-organismes de type bactérie, qui vont oxyder les éléments organiques des eaux usées et échanger directement les électrons avec les électrodes. Il est désormais possible de fabriquer de l’électricité tout en nettoyant les eaux usées, car comme la pile à hydrogène, le système ne rejette que de l’eau.
En effet, les bactéries vont briser les molécules organiques par digestion et vont donc relâcher des électrons et des ions H+. Ces ions H+ vont ensuite se diriger au travers de la membrane séparatrice de l’anode vers la cathode, et vont former des molécules 𝐻2𝑂 grâce au dioxygène contenue dans l’air en suivant l’équation suivante : 4𝐻+ + 𝑂2 + 4𝑒− = 2𝐻2𝑂. Dans l’anode, les matières organiques contenues dans les eaux usées vont donc se biodégrader plus rapidement car ce procédé va diminuer fortement leur demande chimique en oxygène (Institut de recherche en agroenvironnement inc., 2013).
Ces piles sont beaucoup moins onéreuses à concevoir, car ce sont les catalyseurs constitués de métaux rares qui représentaient la plus grande part du budget de la pile classique. Dans ce système, si les bactéries sont nourries, alors elle se prolifèrent et se maintiennent, et peuvent être plongées directement dans le milieu à traiter. Le catalyseur est donc quasiment éternel.
Abordons maintenant la notion qui nous intéresse. Une station d’épuration pourrait-elle être autosuffisante, voire rentable avec un tel système à l’heure actuelle ?

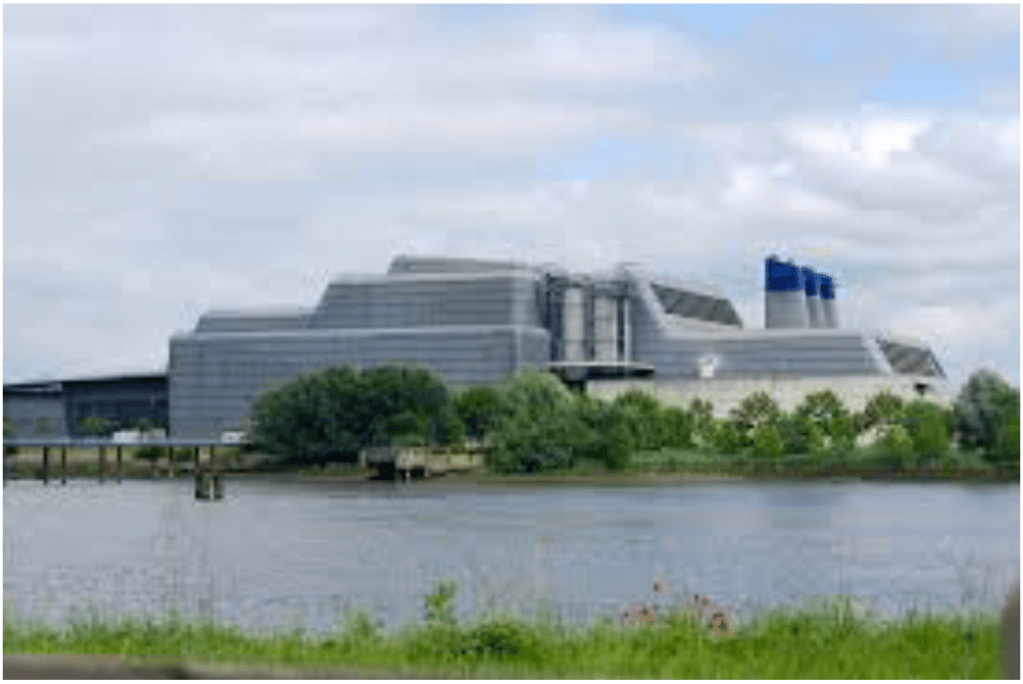

Source: Frédéric Bisson, 2013
Dans cette enquête, nous allons considérer qu’une seule et même station d’épuration filtre l’eau issue des ménages de toute la population française.
Selon l’IRSTEA (2019), il faut actuellement une puissance de 3kW pour traiter un amas de matières organiques ayant une demande biochimique en oxygène de 1 kg (=kgDBO5) avec une station d’épuration classique. Or, le français moyen produit 114L d’eaux usées par jour contenant 45,6gDBO5 (insee,2014).
D’après l’institut national polytechnique de Toulouse (2013), les prototypes de piles à combustible peuvent, à l’heure d’aujourd’hui, produire 24W par jour et par habitant, soit 1538 MW/j si nous considérons une population de 66,9 millions d’habitants.
En considérant les 3kW/kgDBO5 de consommation pour traiter les eaux usées de manière classique, et que 70% de cette consommation est utilisé pour alimenter les moteurs permettant de sécher les boues obtenues (info-chimie.fr, 2008), il faut donc 54W/jour/habitant pour traiter les eaux usées de nos chers concitoyens. La consommation des moteurs a été évoquée, car elle a été déduite pour arriver au résultat précédent, puisqu’ il n’y aura plus besoin de sécher les boues si l’on utilise un procédé tel que la pile à combustible microbienne.
Nous arrivons donc à un taux d’autosuffisance de 44% (24/54).
Sachant que ces données ont été calculées en fonction d’un rendement datant d’un prototype de 2013, et que des scientifiques font des recherches actives sur la PCM, cela est très prometteur. Il faut aussi garder à l’esprit que les eaux usées ménagères ne sont pas les plus pourvues en matières organiques, et des essais ont été réalisés avec les eaux d’une usine de papèterie, jugée plus riches (Dr Ketep, 2012). Mais d’après l’inventeur Daniel Martin, c’est bien dans les eaux usées domestiques que se situe l’avenir commercial de la biopile.
Mais les eaux usées sont loin de devenir le pétrole de demain.

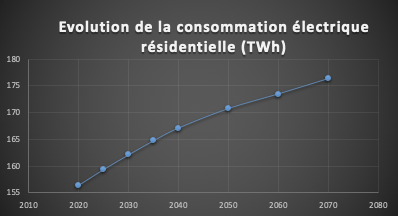

Sur le graphique ci-dessus, nous pouvons observer la consommation électrique résidentielle moyenne de 2019, pondérée par les prévisions de la croissance démographique de la France, ce qui donne l’évolution possible de la consommation électrique française selon le temps.
Selon les résultats précédents, la mise en place des piles à combustible permettrait de produire 1538 MW/j, soit 64 MWh, donc les PCM ne permettraient même pas de compenser l’augmentation de la population en 2021, car celle-ci engendrerait une augmentation de 0,6TWh. Mais rappelons-le, elles sont avant tout intéressantes pour épurer les eaux usées.
Il n’y a pas de solution drastique au développement durable, mais le fait d’utiliser nos déchets afin de produire de l’électricité est une piste forte intéressante. Qui plus est, si le traitement des eaux venait à être rentable, cela permettrait de concilier traitement des déchets et profits, et intéresser des investisseurs au point d’en arriver à pouvoir traiter les eaux usées du monde entier.
Références
Bristol Bioenergy Centre, (2015). Microbial fuel cells [image digitale]. [Vu le 11/05/2020]. Disponible sur : https://commons.wikimedia.org/wiki/File:Checking_the_connections_of_Microbial_Fuel_Cells_on_EvoBot.JPG
EDF, (2017). La consommation d’électricité en chiffres [online]. EDF. [Vu le 24/04/2020]. Disponible sur : https://www.edf.fr/groupe-edf/espaces-dedies/l-energie-de-a-a-z/tout-sur-l-energie/le-developpement-durable/la-consommation-d-electricite-en-chiffres
Frédéric, B (2013). Usine de traitement des eaux usées [image digitale]. [Vu le 11/05/2020]. Disponible sur : https://www.flickr.com/photos/zigazou76/9212817942
INED, (2019). Projection de la population de 2013 à 2070 [online]. INED. [Vu le 24/04/2020]. Disponible sur : https://www.ined.fr/fr/tout-savoir-population/chiffres/france/evolution-population/projections/
Info-chimie, (2008). Traitement des déchets : Pacmi innove avec la pile microbienne. [Vu le 24/04/1994]. Disponible sur : https://www.info-chimie.fr/traitement-des-dechets-pacmi-innove-avec-la-pile-microbienne,32456
Insee, (2014). Consommation par habitant : La France au-dessus de la moyenne européenne [online]. Insee. [Vu le 24/04/2020]. Disponible sur : https://www.insee.fr/fr/statistiques/1281366
Institut de recherche en agroenvironnement INC., (2013). Method and system for the bioelectrochemical treatment of organic effluents. Inventeurs : Martin Yves, Dubé Patrick, Hogue Richard, Jeanne Thomas. Appl. 23.05.2013. WO2013/071401Al
Institut national polytechnique de Toulouse, (2013). Pile à combustible microbienne avec cathode facilement échangeable. Inventeurs : Etcheverry Luc, Feron Damien, Erable Benjamin, Bergel Alain, Pocaznoi Diana. Appl. 11.01.2012. WO2013/104725Al
IRESTEA, (2019). Institut de recherches en sciences et technologies pour l’environnement et l’agriculture.
Jouregio. Les eaux usées [image digitale]. [Vu le 11/05/2020]. Disponible sur : https://pixabay.com/fr/photos/les-eaux-us%C3%A9es-extraction-de-sable-2295378/
Ketep, FK, 2012, Docteur en génie chimique, École Doctorale Ingénierie – Matériaux Mécanique Energétique Environnement Procédés Production de Toulouse [Vu le 24/04/2020]. Disponible sur : https://tel.archives-ouvertes.fr/tel-00872058/document
Planetoscope, (©2012). Les eaux usées dans le monde [online]. Planetoscope. [Vu le 24/04/1994]. Disponible sur : https://www.planetoscope.com/eau-oceans/1104-litres-d-eaux-usees-rejetees-dans-la-nature-dans-le-monde.html
